L'électrocardiogramme (ECG) de repos standard repose sur dix électrodes, qui produisent douze dérivations. La ceinture ECG facilite surtout la pose des électrodes des membres et limite les manipulations autour du thorax. Pour choisir une ceinture ECG, il faut d'abord vérifier son interface avec l'appareil, puis son système de fixation et ses conditions de nettoyage. Une incompatibilité de câble ou de connecteur peut empêcher l'enregistrement ou dégrader la qualité du tracé. Le confort du patient et la reproductibilité de la pose comptent aussi dans un cabinet à forte activité.
En bref
- Compatibilité avec l'électrocardiographe à confirmer sur la notice technique, la référence du câble patient et le type de connecteur.
- Une ceinture bien réglable accélère la pose et aide à conserver des repères constants entre deux examens.
- Les électrodes et les éléments au contact de la peau doivent être compatibles avec les procédures d'hygiène du cabinet.
- Le terme « universel » ne garantit pas une connexion directe avec tous les électrocardiographes.
- Une ceinture ne remplace pas toujours les électrodes précordiales nécessaires à un ECG à douze dérivations.
- Un câble endommagé ou une fixation usée peut créer des artefacts sur le tracé.
Vérifier la compatibilité entre la ceinture ECG et l'électrocardiographe
La compatibilité ne se limite pas au nombre d'électrodes. Elle dépend du connecteur côté appareil, du brochage, du nombre de fils du câble patient et du repérage des dérivations. Une ceinture ECG compatible avec un électrocardiographe doit correspondre précisément à la marque, au modèle et, parfois, à la génération de l'appareil.
Les catalogues de Ceinture ECG permettent de comparer les références selon leur usage et leur système de connexion. La fiche technique doit toutefois être rapprochée de la documentation de l'électrocardiographe avant toute commande.
Le praticien vérifie aussi la configuration recherchée. Certaines ceintures regroupent les quatre électrodes périphériques, tandis que les six électrodes thoraciques restent posées séparément. Cette distinction est déterminante pour réaliser un examen à douze dérivations conforme aux pratiques habituelles.
Une ceinture ECG universelle répond-elle à tous les besoins ?
Une ceinture ECG universelle désigne généralement un dispositif adaptable à plusieurs morphologies ou équipé d’embouts interchangeables. Elle n'est pas universelle au sens électrique du terme. Les connecteurs de type fiche banane, pince ou prise propriétaire ne sont pas nécessairement interchangeables.
Un modèle universel pour électrocardiogramme peut convenir à un parc homogène si le fabricant confirme son association avec le câble patient concerné. Dans un service équipé de plusieurs appareils, il est plus sûr d'identifier chaque référence et de conserver la preuve de compatibilité. Une mosaïque de câbles et d'adaptateurs augmente le risque d'erreur lors de la préparation de l'examen.
La matière mérite également une attention pratique. Une sangle lavable, réglable et dépourvue d'arêtes irritantes améliore l'acceptabilité, surtout chez les patients fragiles ou peu mobiles. Les consignes de désinfection du fabricant doivent être respectées afin de préserver les parties conductrices.

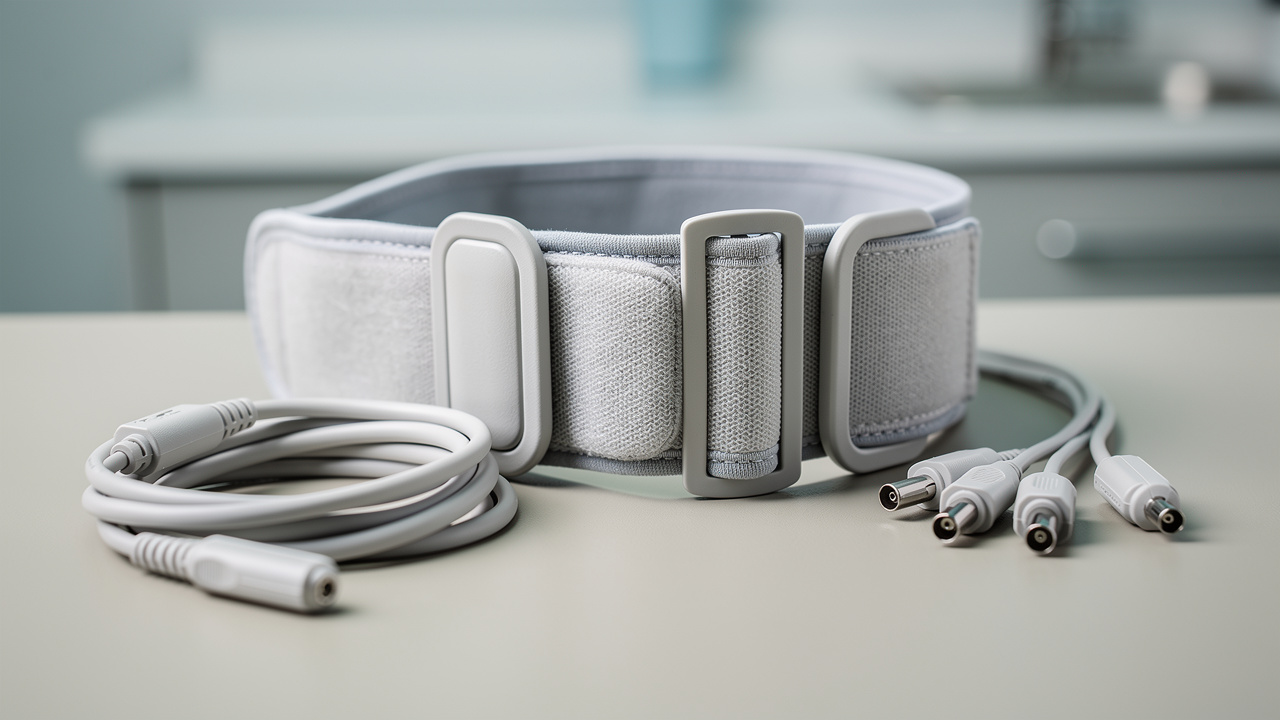

Choisir une ceinture avec câble patient intégré pour le cabinet
Une ceinture avec câble patient intégré réduit le nombre de raccordements à effectuer. Cette solution peut accélérer l'installation et limiter l'enchevêtrement des fils. En revanche, si un conducteur est détérioré, le remplacement peut concerner l'ensemble du dispositif plutôt qu'un câble distinct.
Avant l'achat, il faut contrôler la longueur du câble, l'efficacité du serre-câble et la disponibilité des pièces de rechange. Les artefacts peuvent provenir d'un mauvais contact cutané, mais aussi d'une traction sur un fil ou d'une rupture interne. Un contrôle visuel régulier fait partie de la maintenance courante de cet accessoire ECG destiné au cabinet médical.
L'interprétation d'un tracé reste clinique. Les variations du rythme cardiaque doivent être distinguées des perturbations liées à la pose, au mouvement ou à un contact d'électrode insuffisant.
Comparer les modèles de ceintures ECG avant l'achat
La comparaison doit porter sur l'usage réel du cabinet plutôt que sur le seul prix. Le tableau suivant résume les points de contrôle les plus utiles.
| Critère | Ceinture avec câble intégré | Ceinture associée à un câble séparé |
|---|---|---|
| Installation | Rapide, avec moins de raccords | Demande une connexion supplémentaire |
| Maintenance | Remplacement potentiellement plus large | Câble remplaçable séparément selon la référence |
| Compatibilité | Très dépendante du modèle d'appareil | Peut offrir plus d'options si les câbles sont dédiés |
| Organisation | Pratique pour un poste fixe | Utile pour gérer plusieurs configurations |
Un essai sur l'électrocardiographe utilisé au quotidien apporte une sécurité supplémentaire. Il permet de vérifier la qualité du signal, la tenue de la ceinture et la facilité de désinfection. La notice du fabricant et les procédures du cabinet restent les références pour valider l'installation.
Questions fréquentes sur les ceintures ECG
Une ceinture ECG remplace-t-elle toutes les électrodes d'un ECG à douze dérivations ?
Non. De nombreux systèmes facilitent la pose des quatre électrodes des membres, mais les six électrodes précordiales doivent souvent être positionnées séparément sur le thorax. La composition exacte varie selon le modèle et doit être vérifiée avant utilisation.
Comment savoir si une ceinture ECG est compatible avec mon appareil ?
La réponse se trouve dans la référence du câble patient, le type de prise et la documentation du fabricant. Il faut comparer ces éléments avec la référence précise de l'électrocardiographe, sans se fier uniquement à la mention « universelle ».
Quels signes peuvent évoquer un mauvais contact des électrodes ECG ?
Un tracé instable, des parasites répétés ou des dérivations absentes peuvent signaler un problème de contact. La préparation cutanée, le gel ou les électrodes, le serrage de la ceinture et l'état du câble sont alors à contrôler selon le protocole du cabinet.
À quelle fréquence faut-il remplacer une ceinture à électrodes ECG ?
Il n'existe pas de durée unique. Le remplacement dépend de l'intensité d'utilisation, de l'état des sangles, de la conductivité des éléments de contact et des recommandations du fabricant. Toute usure visible ou anomalie récurrente de signal justifie une vérification technique.
Une ceinture ECG adaptée combine une connexion validée, une pose fiable et un entretien compatible avec l'activité du cabinet. Lorsque subsiste un doute sur le montage ou la qualité du signal, l'avis du fabricant ou d'un technicien biomédical aide à sécuriser l'équipement.
